Product Details

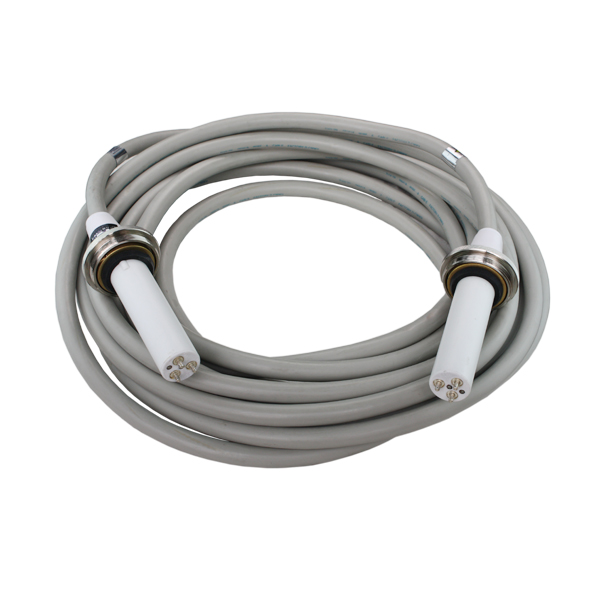

X-Ray High Voltage Cables







Product Highlights

√  For medical applications, such as x-ray machine, DR, CT etc.

√  From basic radiography systems to high performance systems.

√  Customized for highest flexibility.

√  Complete product range.

√  Every cable length available.







Technical Features




Electrical Data
Rated Voltage	90kVdc
Shield Resistance	0.010 Ohm/m
Coverage Shielding Braid	> 95%
Cable Capacity	< 120pF/m
Test Voltages
High Voltage Insulation	90kVdc
Low Voltage Insulation	500 Vac
Mechanical Data: Cable
Outer Diameter	16.5 mm + 0.5
Bending Radius	> 150mm
Low Voltage Conductor	2×1.5mm2
Common Conductor	2×0.75mm2
Conductor Resistance	0.013 Ohm/m
Cable Sheat Colour	Light grey

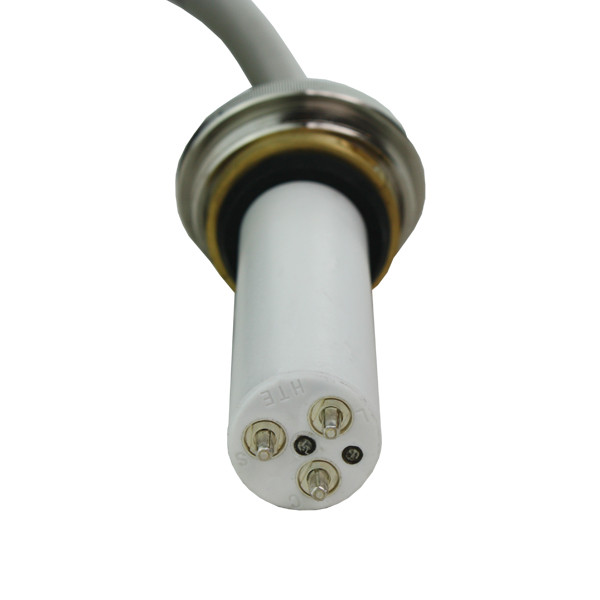

Mechanical Data: Plug
Multiple Contact Pin	8 point contact
Max. Temperature	110 ℃
Flanges	Demountable
Extremely Short Sleeve	34 mm
Small Plug Diameter	40 mm
Solderless Connection	(EMC grounding)







Configuration

Cable Length
Standard	8m	12m
Customized	15m	20m




To prevent excessive bending. Its bending radius should not less than the 5 to 8 times of the cable diameter so as not to cause cracks and reduce the insulation strength. Please keep the cables dry and clean in normal time, and avoid oil, moisture and the harmful gas erosion so as to avoid the aging of the rubber.
